Alimentación a través de Ethernet
La alimentación a través de Ethernet (Power over Ethernet, PoE) es una tecnología que incorpora alimentación eléctrica a una LAN. Permite que la alimentación eléctrica se suministre a un dispositivo de red (switch, punto de acceso, router, teléfono o cámara IP, etc) usando el mismo cable (UTP/STP) que se utiliza para la conexión de red.
PoE Protocolo IEEE 802.3af
Power over Ethernet se regula en una norma denominada IEEE 802.3af, y está diseñado de manera que no haga disminuir el rendimiento de comunicación de los datos en la red o reducir el alcance de la red.
Se activa de forma automática cuando se identifica un terminal compatible y se bloquea ante dispositivos no compatibles. Esta característica permite mezclar en la red con total libertad y seguridad dispositivos no compatibles con dispositivos compatibles PoE.
Ventajas de PoE
- Permite utilizar un solo cable tanto para la alimentación como para la transmisión de datos.
- Reduce significativamente los costes de la instalación o ampliación de una red.
- Permite montar dispositivos en lugares en los que resultaría muy poco práctico instalar el cableado eléctrico.
- Posible reducir la cantidad de cables y enchufes necesarios.
- Combinar dispositivos con PoE y sin PoE en la misma RED.
PoE+ Protocolo IEEE 802.3at
PoE+ es una actualización de PoE . La principal diferencia es que PoE+ puede suministrar casi el doble de alimentación a través de un solo cable Ethernet.
- PoE+ pueden suministrar un máximo de 30 vatios por puerto, mientras que los dispositivos
- PoE proporcionan hasta 15,4 vatios por puerto.
- Siempre se pierde algo de energía al pasar por el cable, más cuanto mayor sea la tirada de cable.
- El mínimo de alimentación garantizada disponible en el PD es de 12,95 vatios por puerto para PoE y 25,5 vatios por puerto para PoE+.
La mayoría de los PSE no cuentan con una capacidad de alimentación lo suficientemente elevada como para suministrar la máxima potencia posible a todos los puertos compatibles con PoE, ya que la mayoría de los usuarios no necesitan toda esa energía. Cuando vaya a adquirir un PSE con PoE, asegúrese de que calcula correctamente la capacidad de alimentación necesaria para todos los PD que desee conectar.
Clases PoE
A los dispositivos PoE y PoE+ se les asigna una clase de 0 a 4 en función de la cantidad de alimentación que necesitan.
Cuando se conecta se le especifica su clase, de modo que pueda suministrarle la cantidad correcta de alimentación.
- 0, – no definido ,asi que se les aplica el nivel 3 (media)
- 1, – muy baja
- 2, – baja
- 3, – media
- 4, – alta (solo compatible con PoE+)

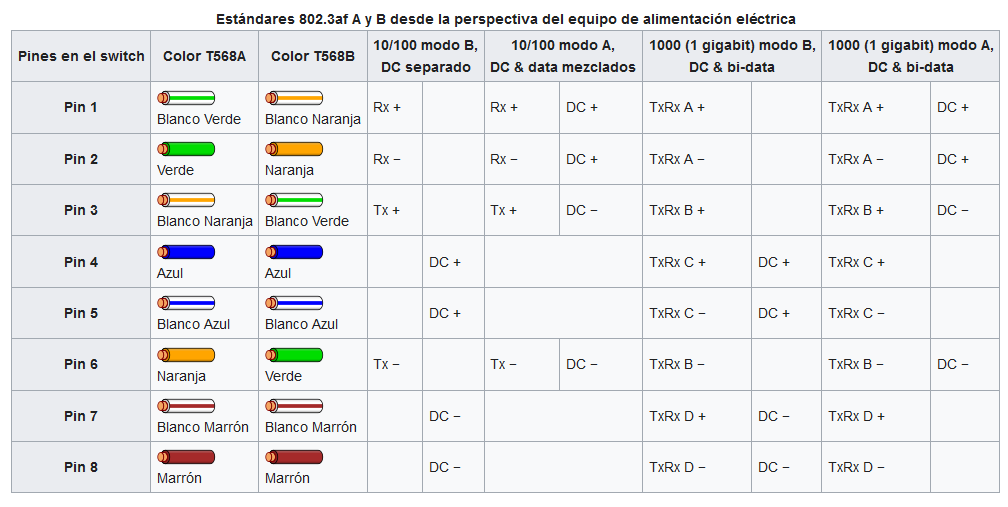

Cableado
